EXERCÍCIO 5 e 6 - Secções de 2 cones e desenho 3D a partir de 2 secções

DIA 15 MARÇO 2016 - EXERCÍCIO 5: Secções através de 2 cones com recurso ao AutoCAD.

PASSO 1: Criar um cone: CONE; center base point: (0,0); raio: 10; height: 10. VPOINT; @-1,-1.5,1.

COPY do cone e colar exactamente em cima do outro. Clicar somente em 1 cone e fazer SCALE de 0.95.

PASSO 2: Mudar a VIEWPORTS para 4 vistas. Fazer subtracção do interior do cone: SUBTRACT; seleccionar o sólido Exterior; confirmar; seleccionar o sólido Interior; confirmar duas vezes.

PASSO 3: Mudar o UCS para UCS; X; 90. Fazer o MIRROR do cone para a perpendicular com ponto de aplicação no vértice. Mudar o UCS para WORLD.

PASSO 4: Desenhar um rectângulo: RECTANG; (-10,-10,5); (10,10). COPY do rectângulo; Displacement; @; ponto qualquer; confirmar.

PASSO 5: Mudar o UCS; X; 90. ROTATE; seleccionar um rectângulo; confirmar; seleccionar o ponto/eixo; 10; confirmar. UCS-WORLD

PASSO 6: UCS; 3P; <0,0,0>; qua; point on X-axis <1.0000,-10.0000,0.0000>; Point on Y portion of the UCS XY plane <-1.0000,-10.0000,0.0000>. RECTANG; (0,10,-5); (20,-10). RECTANG; (0,10,-3); (20,-10). Retomar o UCS-WORLD.

PASSO 7: Mudar o UCS; X; 90. Desenhar um rectângulo vertical RECTANG; (-10,0,-1); (10,20). Retomar o UCS-W. De seguida criar 4 layers: LAYER CÍRCULO - cor VERMELHO / LAYER ELÍPSE - cor AMARELO / LAYER PARÁBOLA - cor VERDE / LAYER HIPÉRBOLE - cor CIANO.

PASSO 8: Mudar para a layer CÍRCULO - vermelho. Fazer a secção: SECTION; seleccionar o cone de baixo; confirmar; 3P; seleccionar os vértices do primeiro rectângulo de todos - o de nível; confirmar.

PASSO 9: Mudar para a layer ELÍPSE - amarelo. Fazer a secção: SECTION; seleccionar o cone de baixo; confirmar; 3P; seleccionar os vértices do segundo rectângulo de todos - o oblíquo; confirmar.

PASSO 10: Mudar para a layer PARÁBOLA - verde. Fazer a secção: SECTION; seleccionar o cone de baixo; confirmar; 3P; seleccionar o vértice do terceiro rectângulo, o midpoint do quarto rectângulo e por fim o vértice oposto ao primeiro do terceiro rectângulo; confirmar.

PASSO 11: Mudar para a layer HIPÉRBOLE - ciano. Fazer a secção: SECTION; seleccionar os dois cones; confirmar; 3P; seleccionar três vértices cnsecutivos do quinto rectângulo; confirmar.

PASSO 12: para fazer as secções planificadas no papel temos que adicionar uma MVIEW para cada peça. No caso do CÍRCULO, como é de nível, basta fazer o UCS-WORLD e depois PLAN.

No caso da ELIPSE temos que criar um UCS com a direcção da secção da elipse através do rectângulo que lhe deu forma e guardar com o nome ELIPSE. Depois da direcção do UCS ser a da secção, introduzimos UCS; save; elipse. No Layout, com a MVIEW da elipse seleccionada e em uso introduzimos UCS; RESTRORE; ELIPSE.

O mesmo procedimento acontece para a PARÁBOLA e para a HIPÉRBOLE com os respectivos nomes.

DIA 29 MARÇO 2016 - EXERCÍCIO 6: Desenho 3D através de duas secções anteriormente criadas com recurso ao AutoCAD.

PASSO 1: No ficheiro das secções desligar todas as layers com a excepção da layer elipse. Criar uma layer TORUS de cor magenta. UCS > r (restore) > elipse.

PASSO 2: Criar uma linha qualquer paralela à secção: LINE > [Ortho On].

PASSO 3: Comando REVOLVE da secção em que a linha é o eixo de rotação.

-----

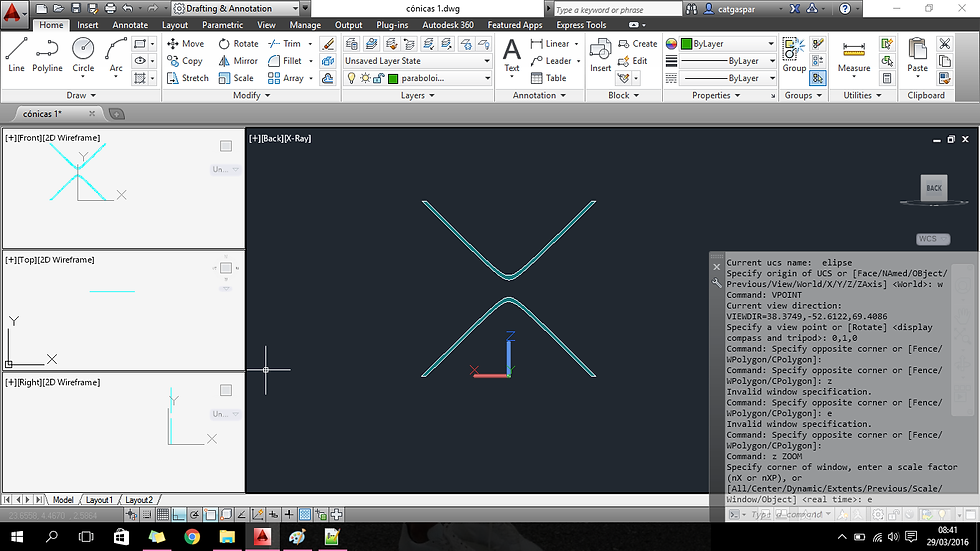

PASSO 1: desligar todas as layers com excepção da layer HIPÉRBOLE. Criar layer PARABOLÓIDE HIPERBÓLICO de cor verde. Retornar o UCS > world. Mudar o VPOINT para (0,1,0).

PASSO 2: Criar uma linha LINE paralela ao eixo X a ligar as duas extremidades mais à direita. Criar uma linha LINE perpendicular à linha criada e paralela ao eixo X.

PASSO 3: REVOLVE da secção com eixo na linha criada.

*
